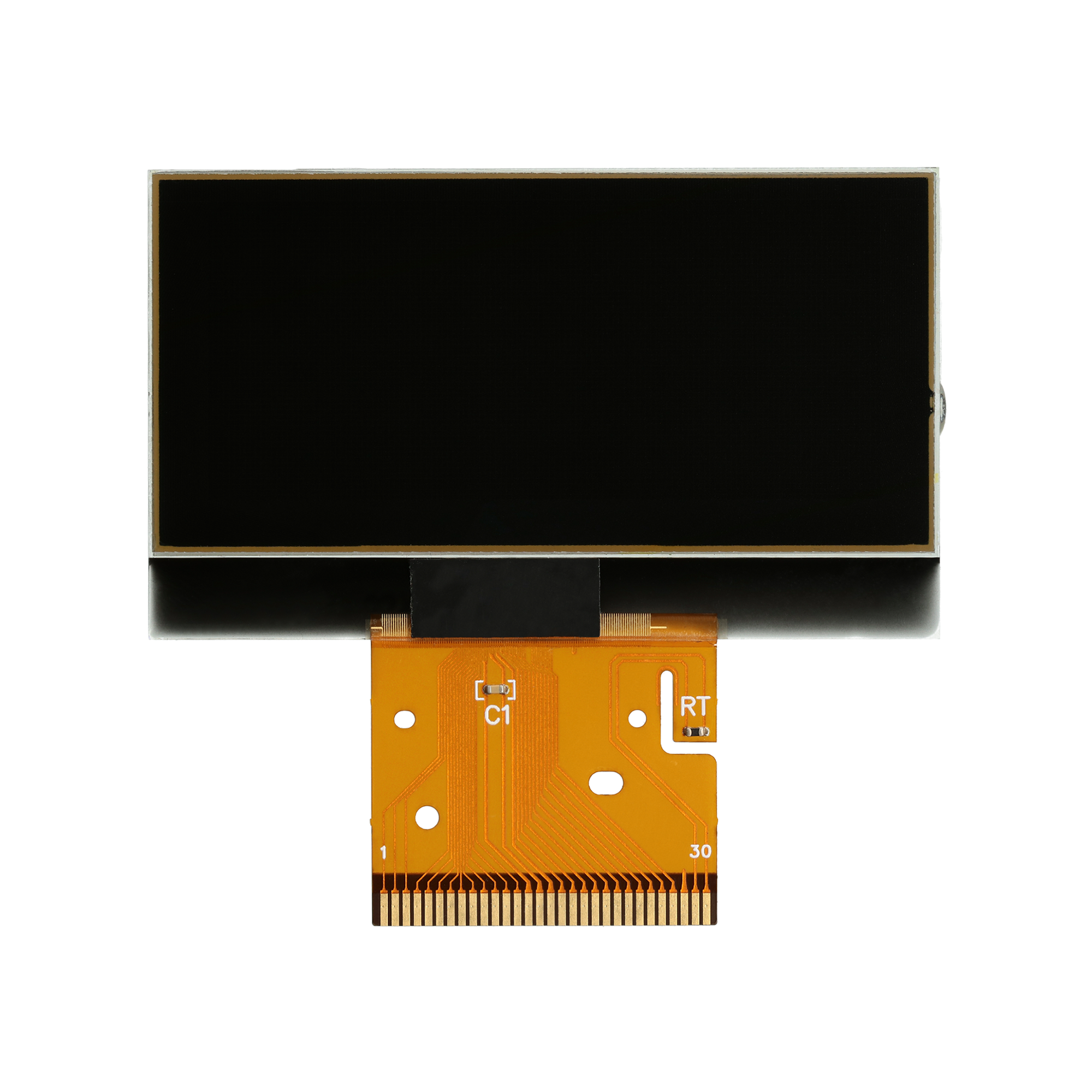

SEPDISP71
Istruzioni modifica per display
Mercedes SL R230 e SLR McLaren
ATTENZIONE: Queste operazioni sono raccomandate solo a personale esperto.
LA SEGUENTE MODIFICA È NECESSARIA PER IL CORRETTO FUNZIONAMENTO DEL DISPLAY SEPDISP71.

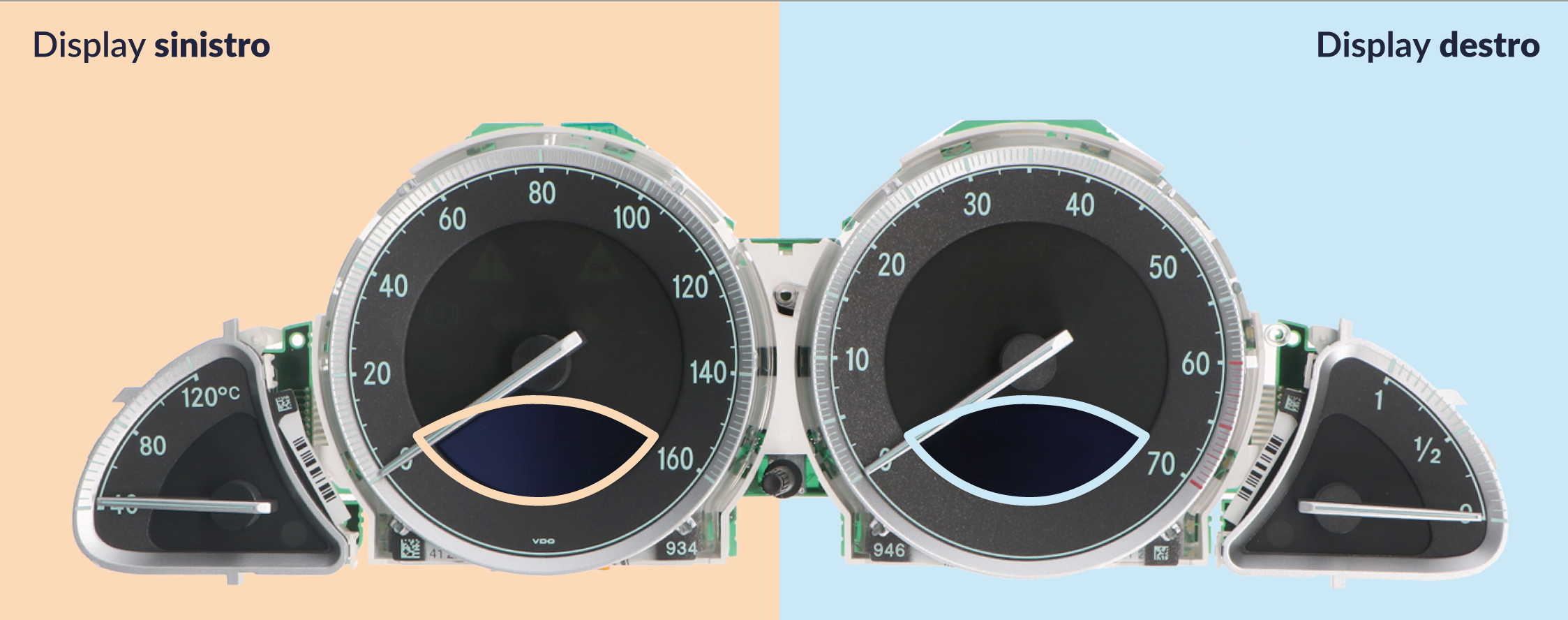

IL SEPDISP71 PUÒ SOSTITUIRE ENTRAMBI I DISPLAY DEL QUADRO STRUMENTI (vedi figura 1).
• Effettuare la sostituzione del display in un ambiente con una temperatura di circa 25 °C.
• Dopo aver sostituito il display, alimentare il contachilometri (pin n. 1 negativo, pin n. 5 positivo, pin n. 6 positivo).
Per perfezionare la tensione del/dei nuovo/i display SEPDISP71:

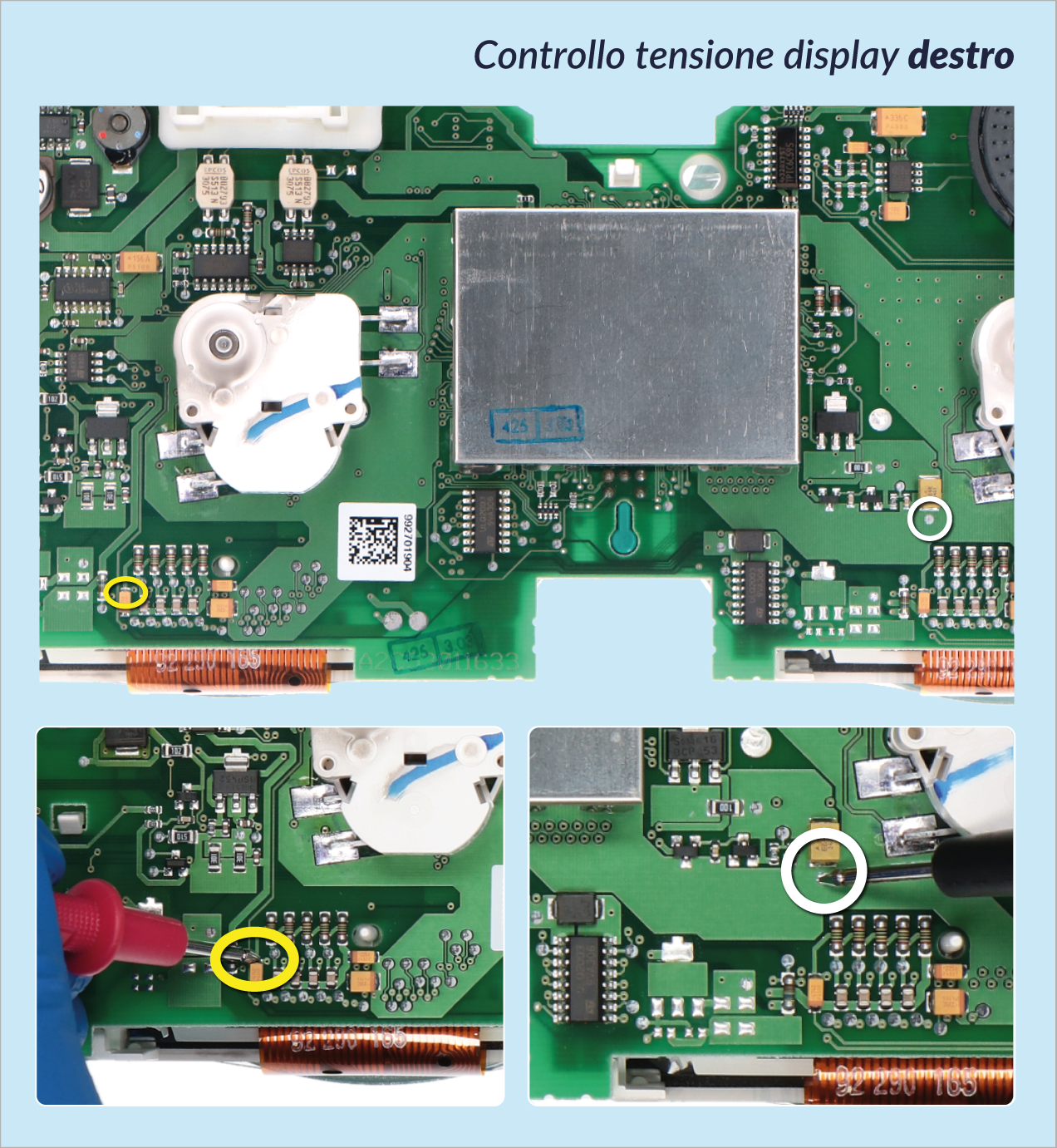

Controllare la tensione tra i punti indicati in figura 2 per il display sinistro e tra quelli indicati in figura 3 per il display destro.
• Se la tensione rilevata è compresa tra 7,7V e 7,8V, non è necessario effettuare alcuna modifica;
• Se la tensione, invece, è inferiore a 7,7V o maggiore di 7,8V, è necessario effettuare la modifica descritta nel paragrafo seguente “MODIFICA EEPROM”
modifica eeprom
NOTA: Per poter effettuare la presente modifica è necessario utilizzare un programmatore di EEPROM.
Consigliamo il nostro SEP-EECLIP.
• Prima di tutto impostare la lettura del programmatore in esadecimale (HEX).

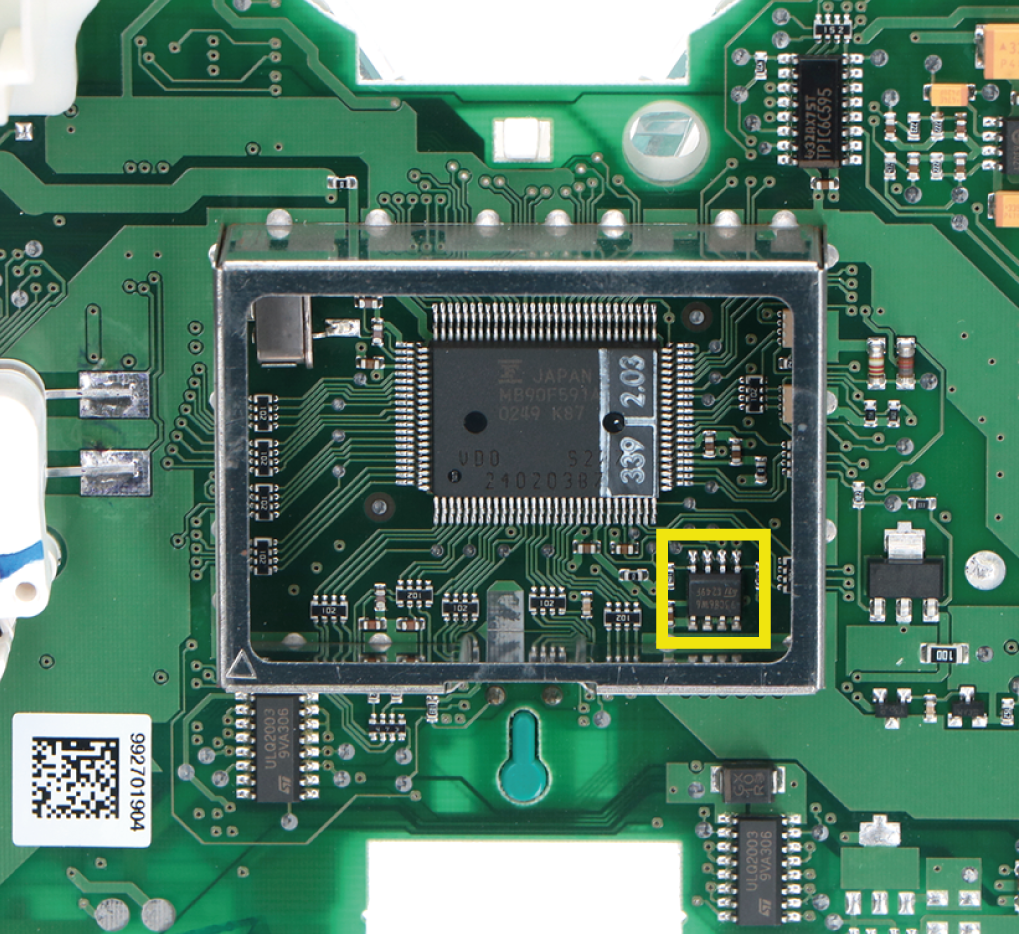

• Dissaldare ed effettuare un backup della EEPROM 93C86 (evidenziata in figura 4), presente all’interno della schermatura metallica sul retro del contachilometri.
• Per ottenere una tensione che si avvicini a 7,30V:
– per il display sinistro agire sulla locazione 03AE
– per il display destro agire sulla locazione 03C6
Va tenuto in considerazione che, incrementando o decrementando di 1 unità esadecimale queste 2 locazioni, si ottiene una variazione di +/- 0,07 V.
Se non si ha dimestichezza con il calcolo in esadecimale, si può utilizzare lo strumento di calcolo nel box sottostante, inserendo digitalmente i dati.
NOTA: Per la versione utilizzabile offline scarica il PDF.
verifica
Una volta concluse queste operazioni, ricontrollare la tensione presente tra i punti indicati in figura 2 e 3 e verificare se si è effettivamente ottenuta una tensione compresa tra 7,25V e 7,35, altrimenti, decrementare o incrementare ancora le locazioni fino ad avvicinarsi il più possibile al valore 7,30V.
modifica eeprom
NOTA: Per poter effettuare la presente modifica è necessario utilizzare un programmatore di EEPROM.
Consigliamo il nostro SEP-EECLIP.
• Prima di tutto impostare la lettura del programmatore in esadecimale (HEX).
• Dissaldare ed effettuare un backup della EEPROM 93C86 (evidenziata in figura 4), presente all’interno della schermatura metallica sul retro del contachilometri.
• Per ottenere una tensione che si avvicini a 7,30V:
– per il display sinistro agire sulla locazione 03AE
– per il display destro agire sulla locazione 03C6
Va tenuto in considerazione che, incrementando o decrementando di 1 unità esadecimale queste 2 locazioni, si ottiene una variazione di +/- 0,07 V.
Se non si ha dimestichezza con il calcolo in esadecimale, si può utilizzare lo strumento di calcolo nel box sottostante, inserendo digitalmente i dati.
Calcolo del nuovo valore delle locazioni
Display sinistro
Display destro
*Come individuare il valore della locazione 03AE e della locazione 03C6 sul programmatore EEPROM
verifica
Una volta concluse queste operazioni, ricontrollare la tensione presente tra i punti indicati in figura 2 e 3 e verificare se si è effettivamente ottenuta una tensione compresa tra 7,25V e 7,35, altrimenti, decrementare o incrementare ancora le locazioni fino ad avvicinarsi il più possibile al valore 7,30V.
