• Effettuare la sostituzione del display in un ambiente con una temperatura di circa 25 °C.
• Sostituire la backlight presente al di sotto del display originale con quella fornita con il ricambio Minitools per evitare
differenze cromatiche nella visualizzazione del nuovo display.
A scopo esemplificativo, i nostri tecnici hanno realizzato un video tutorial su come effettuare la riparazione del contachilometri. Per guardarlo, clicca sul pulsante di seguito.

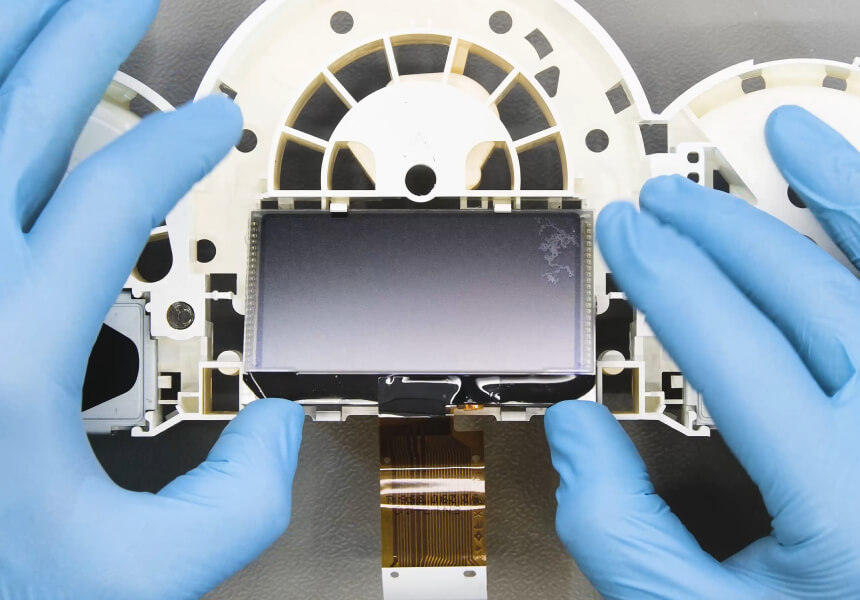

Rimuovere il display originale.

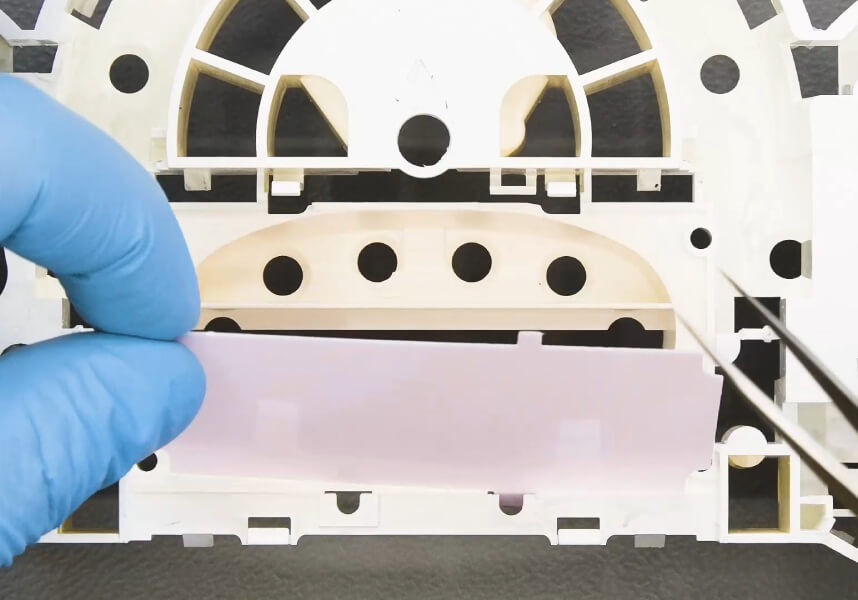

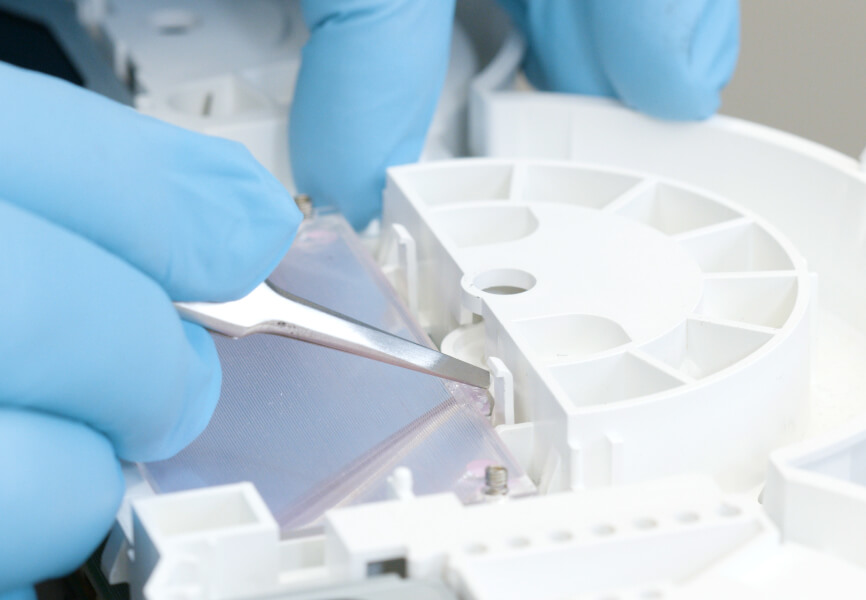

Sganciare e rimuovere il diffusore e la backlight originale rosa.

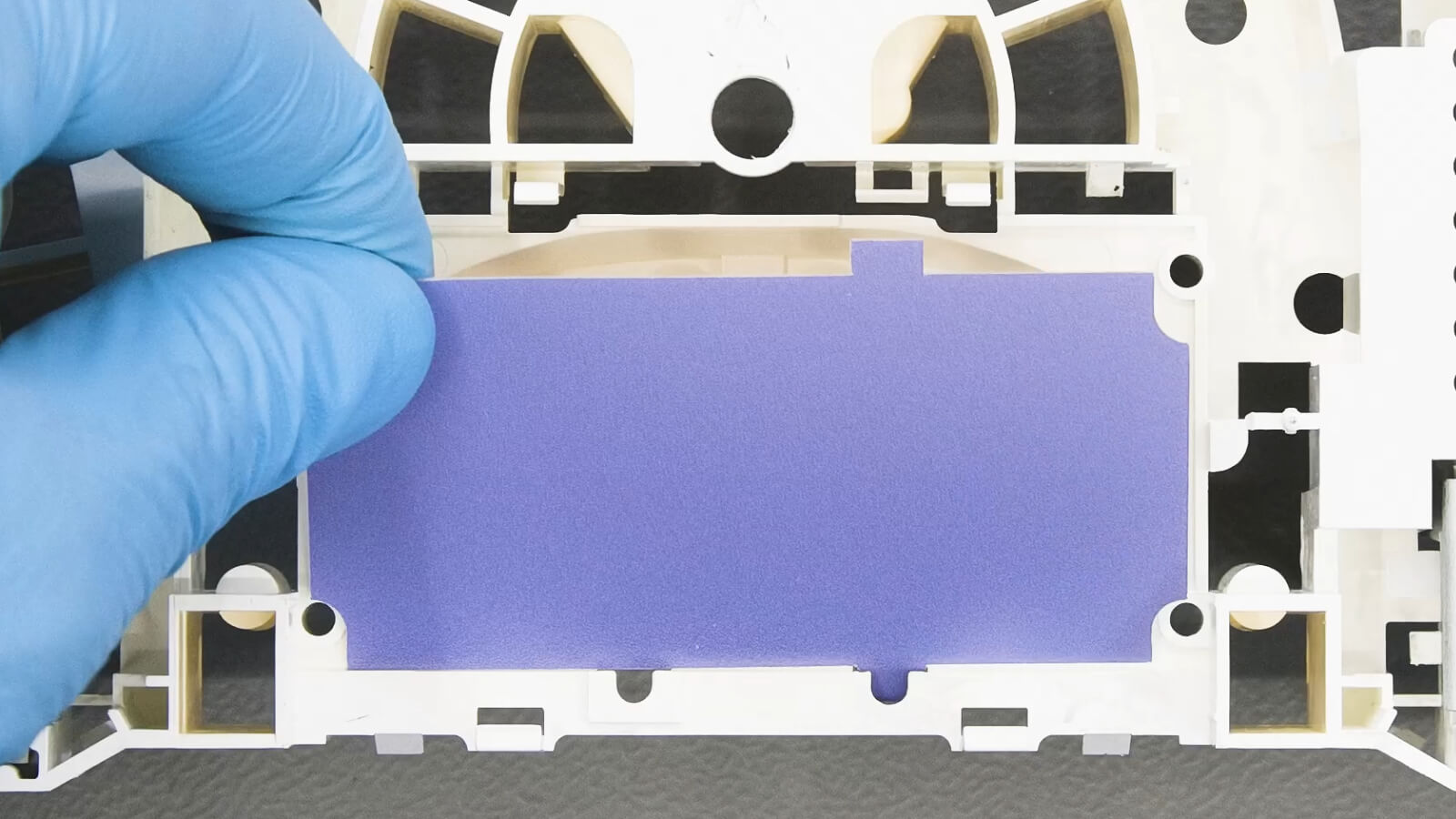

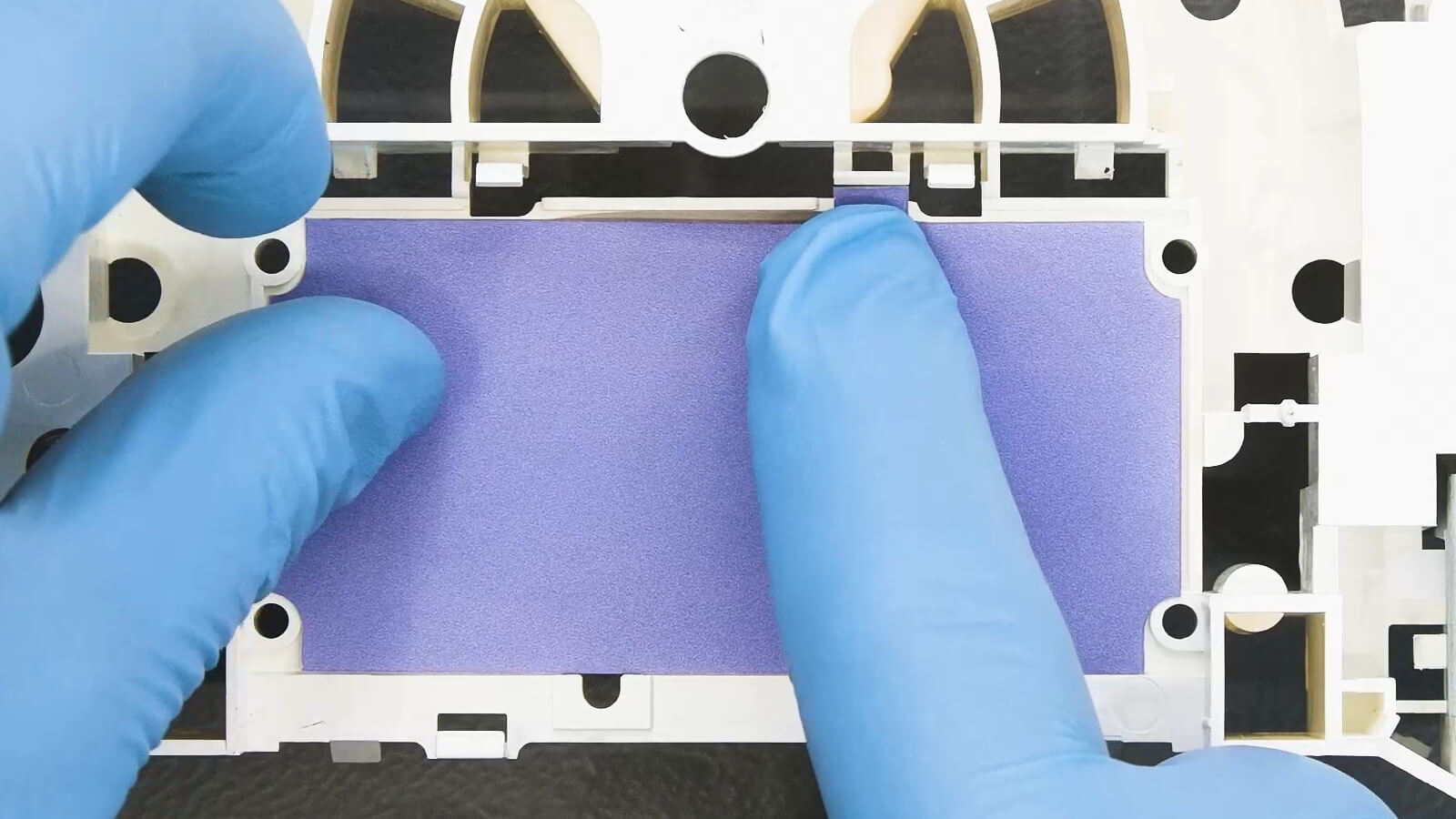

Posizionare e bloccare la nuova backlight Minitools.

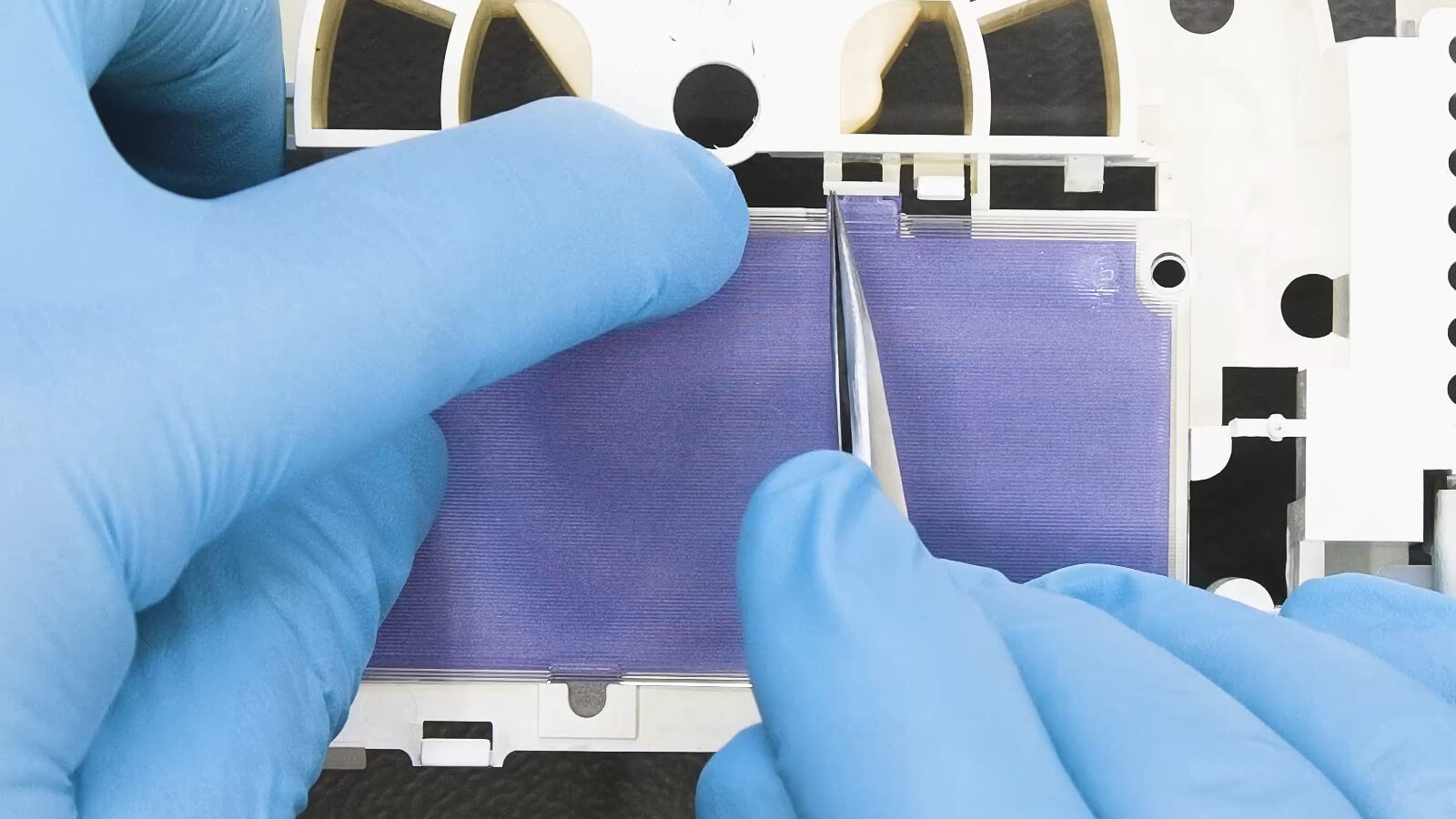

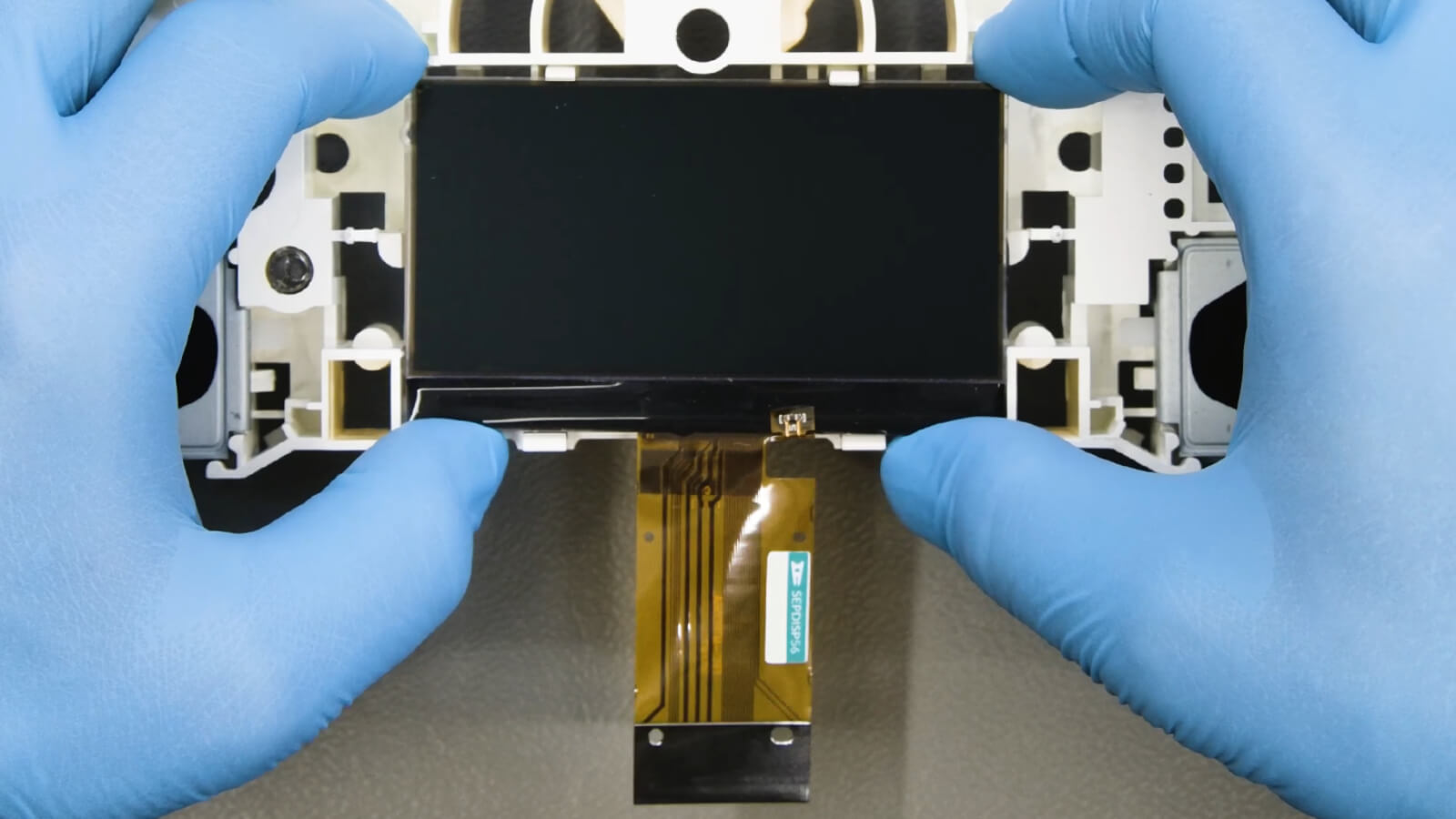

Reinserire il diffusore.

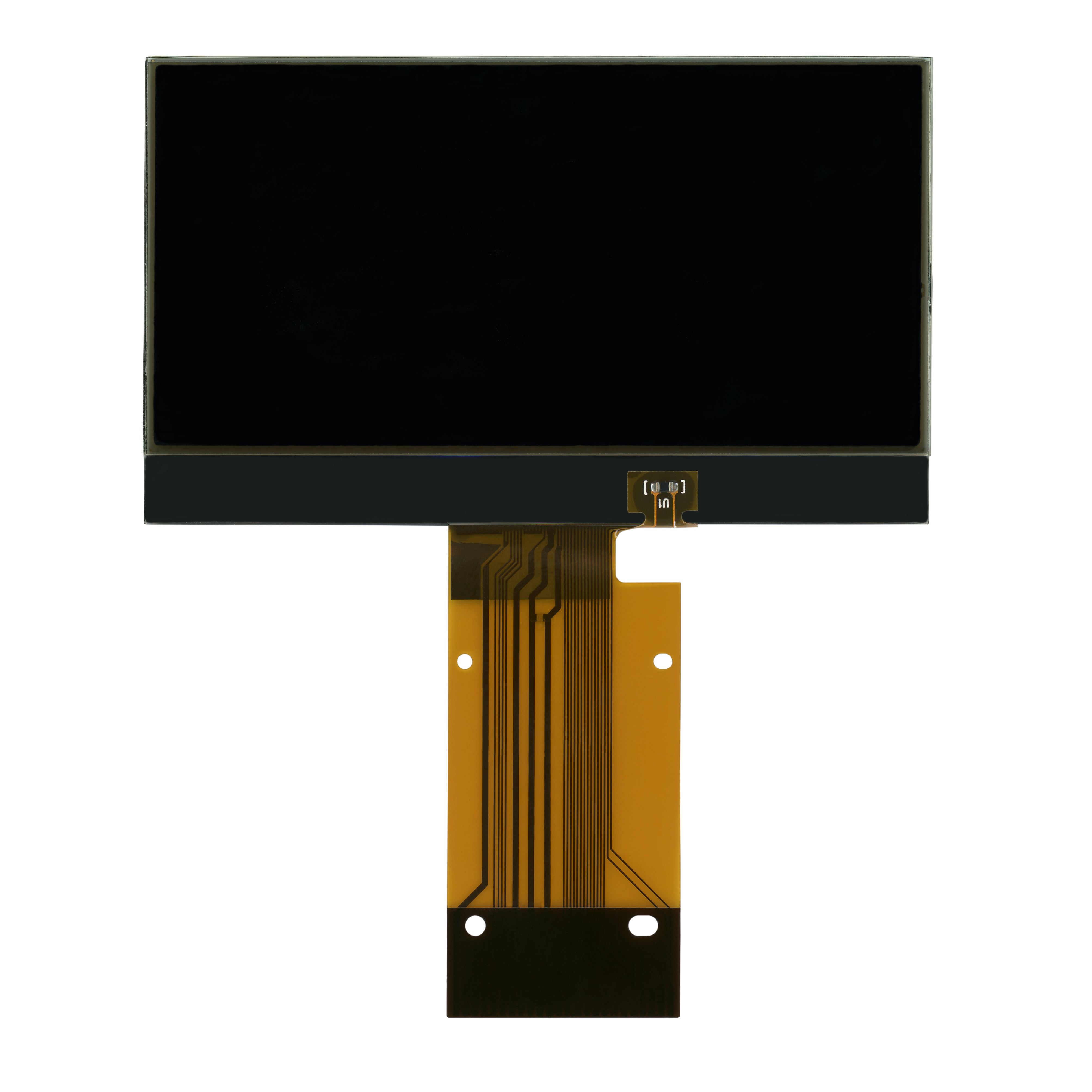

Inserire il nuovo display Minitools.
• Dopo aver sostituito il display, alimentare il contachilometri (pin n. 1 negativo, pin n. 2 positivo)

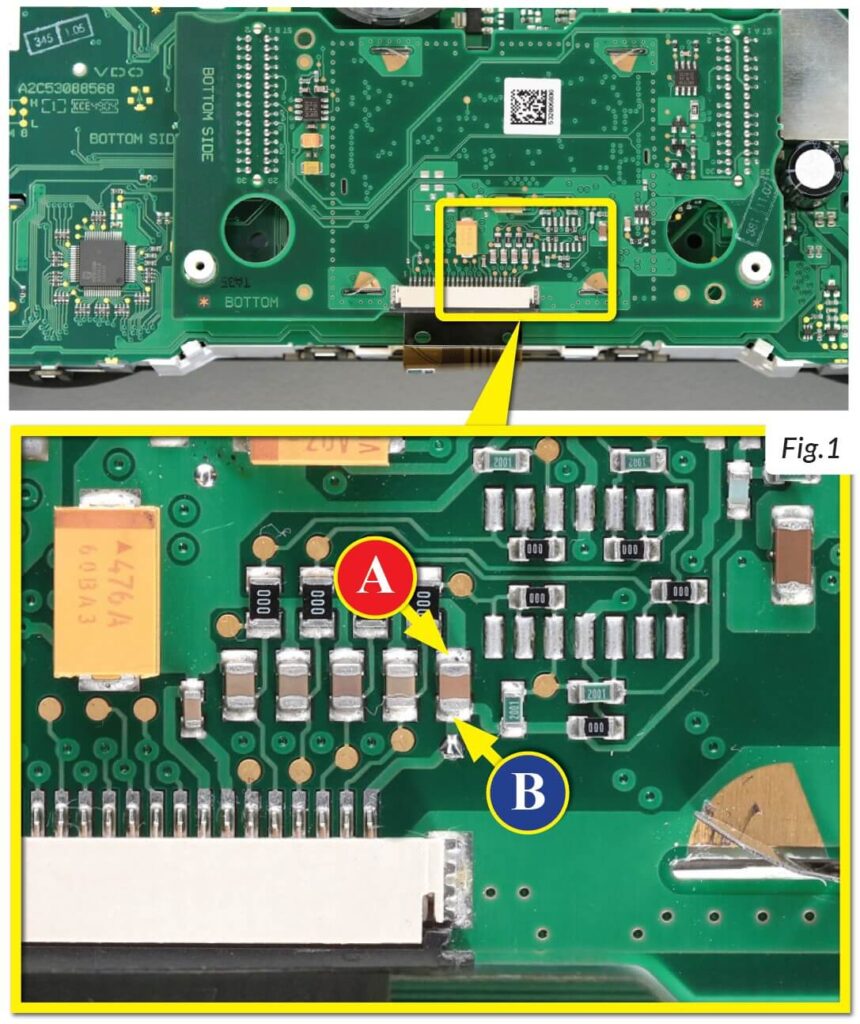

Mentre il contachilometri è acceso, con un multimetro, misurare la tensione sul PCB al quale è collegato l’FPC del display,
tra i punti A e B indicati in figura 1.
• Se la tensione rilevata è compresa tra 11,95 V e 12,05 V, non è necessario effettuare alcuna modifica;
• Se la tensione, invece, è inferiore a 11,95V o maggiore di 12,05V, è necessario effettuare la modifica descritta nel paragrafo seguente “MODIFICA EEPROM”.
NOTA: Per poter effettuare la presente modifica è necessario utilizzare un programmatore di EEPROM.
Consigliamo il nostro SEP-EECLIP.
• Prima di tutto impostare la lettura del programmato-
re in esadecimale (HEX)

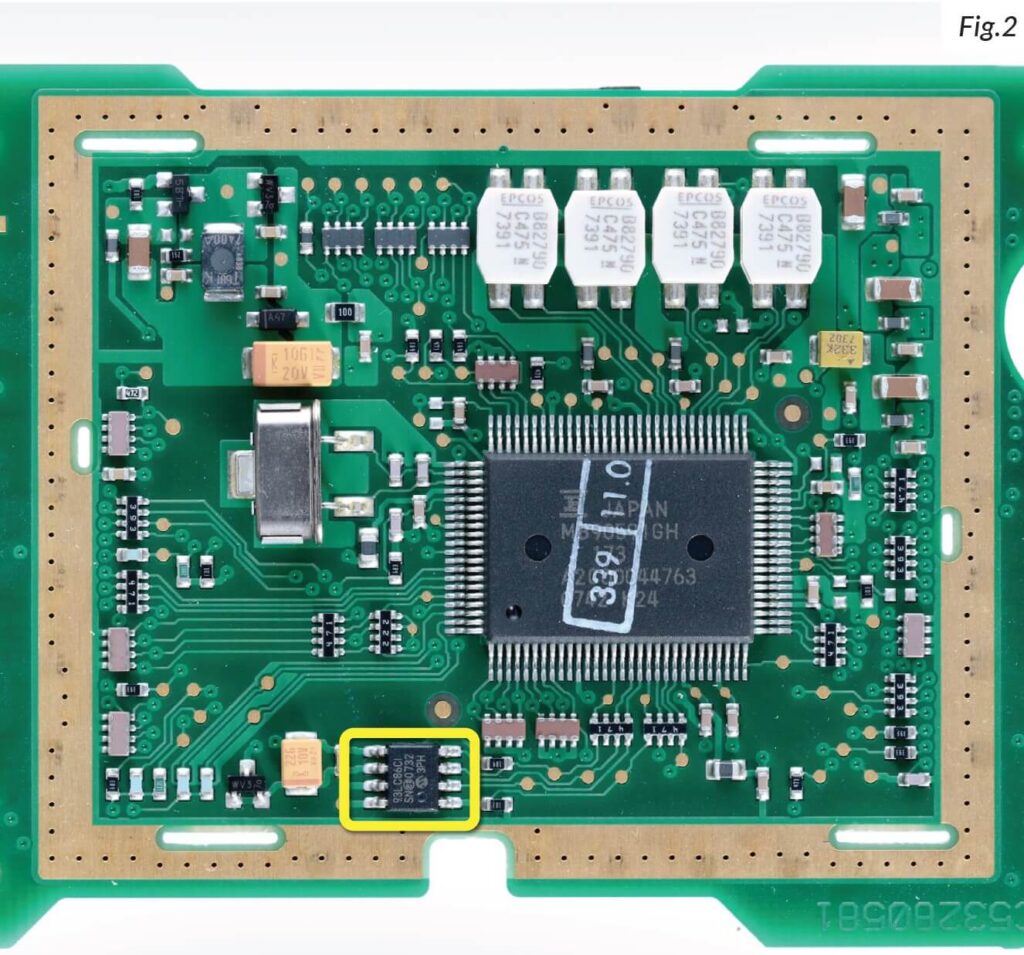

• Dissaldare la EEPROM 93LC86 (evidenziata in figura
2), presente all’interno della schermatura metallica sul
retro del PCB del display.
IMPORTANTE: prima della modifica, effettuare un backup della EEPROM dissaldata.
• Per ottenere una tensione compresa tra 11,95V e 12,05V, occorre modificare il valore nella locazione 0240. Va tenuto in considerazione che, incrementando o decrementando il valore della locazione di 1 unità esadecimale, si ottiene una variazione di +/-0,00625.
Se non si ha dimestichezza con il calcolo in esadecimale, si può utilizzare lo strumento di calcolo nel box accanto, inserendo digitalmente i dati.
NOTA: Per la versione utilizzabile offline scarica il PDF.
Una volta concluse queste operazioni, ricontrollare la tensione presente tra i punti A e B e verificare se si è effettivamente ottenuta una tensione compresa tra 11,95V e 12,05V, altrimenti, decrementare o incrementare ancora la locazione fino ad avvicinarsi il più possibile al valore nell’intervallo corretto.
