Display tachimetro VW Touareg 7L e Porsche Cayenne 9PA

SEPDISP27

Istruzioni modifica per display quadri Porsche Cayenne e Volkswagen Touareg

ATTENZIONE: Queste operazioni sono raccomandate solo a personale esperto.

NOTA:
Le seguenti istruzioni riguardano esclusivamente i display SEPDISP27 contrassegnati dai numeri di serie D27A02XXXX stampati sull’FPC (vedi foto a lato).

Dove trovare codice su FPC display cruscotto VW Touareg e Porsche Cayenne

• Effettuare la sostituzione del display in un ambiente con una temperatura di circa 25°C.
•
Dopo aver sostituito il display, alimentare il contachilometri (connettore blu: pin n. 1 positivo, pin: n. 24 negativo).
Se si ha a disposizione un multimetro con puntali ad ago, misurare la tensione tra i punti A e B sul retro della scheda (come in figura1), ALTRIMENTI rimuovere le lancette e il pannello anteriore e misurare la tensione tra i punti A e B sul fronte della scheda (vedi figura 2).

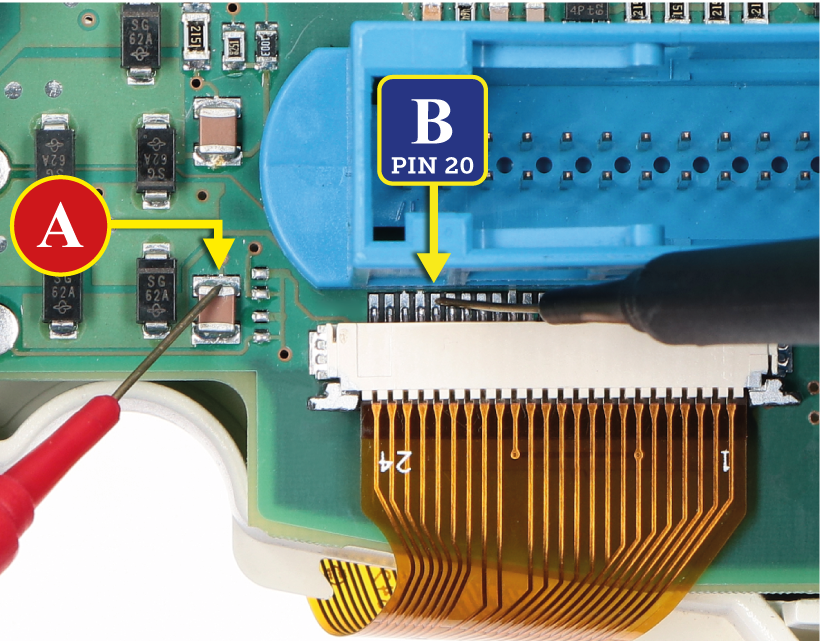

Dove misurare la tensione con i puntali ad ago sui quadri strumenti Porsche Cayenne e VW Touareg
Figura 1
Dove misurare il voltaggio sui contachilometri Porsche Cayenne e Volkswagen Touareg
Figura 2
Dove trovare EEPROM 24C08 sul PCB tachimetro VW Toaureg Mk1 e Porsche Cayenne Mk1
Figura 3

Se la tensione rilevata è compresa tra 7,0V e 7,2V, non è necessario effettuare alcuna modifica;
Se la tensione, invece, è inferiore a 7,0V o maggiore di 7,2V, è necessario effettuare la modifica descritta nel paragrafo seguente
“MODIFICA EEPROM”

modifica eeprom

NOTA: Per poter effettuare la presente modifica è necessario utilizzare un programmatore di EEPROM.
Consigliamo il nostro SEP-EECLIP.

Prima di tutto impostare la lettura del programmatore in esadecimale (HEX).
Effettuare un backup della EEPROM 24C08, presente
sulla scheda del contachilometri (figura 3)

Per ottenere una tensione compresa tra 7,0V e 7,2V, occorre modificare il valore nella locazione 0320 OPPURE quello nella locazione 0343; per identificare la locazione nella quale agire, individuare il gruppo di tre valori consecutivi “14, 28, 78”.
Il valore da modificare è sempre quello che precede il suddetto gruppo di valori.

Va tenuto in considerazione che, incrementando o decrementando il valore della locazione di 1 unità esadecimale, si ottiene una variazione di +/-0,10V.

Se non si ha dimestichezza con il calcolo in esadecimale, si può utilizzare lo strumento di calcolo nel box accanto, inserendo digitalmente i dati.

NOTA: Per la versione utilizzabile offline scarica il PDF.

Calcolo SEPDISP27

CALCOLO DEL NUOVO VALORE DELLA LOCAZIONE

*Come individuare il valore della locazione 0320 e della locazione 0343 sul programmatore EEPROM

Come identificare il valore della locazione 0320 sulla EEPROM 24C08 Come identificare il valore della locazione 0343 sulla EEPROM 24C08

Una volta concluse queste operazioni, ricontrollare la tensione presente tra i punti A e B e verificare se si è effettivamente ottenuta una
tensione compresa tra 7,0V e 7,2V, altrimenti, decrementare o incrementare ancora le locazioni fino ad avvicinarsi il più possibile al valore
nell’intervallo corretto
