SEPDISP08-7V

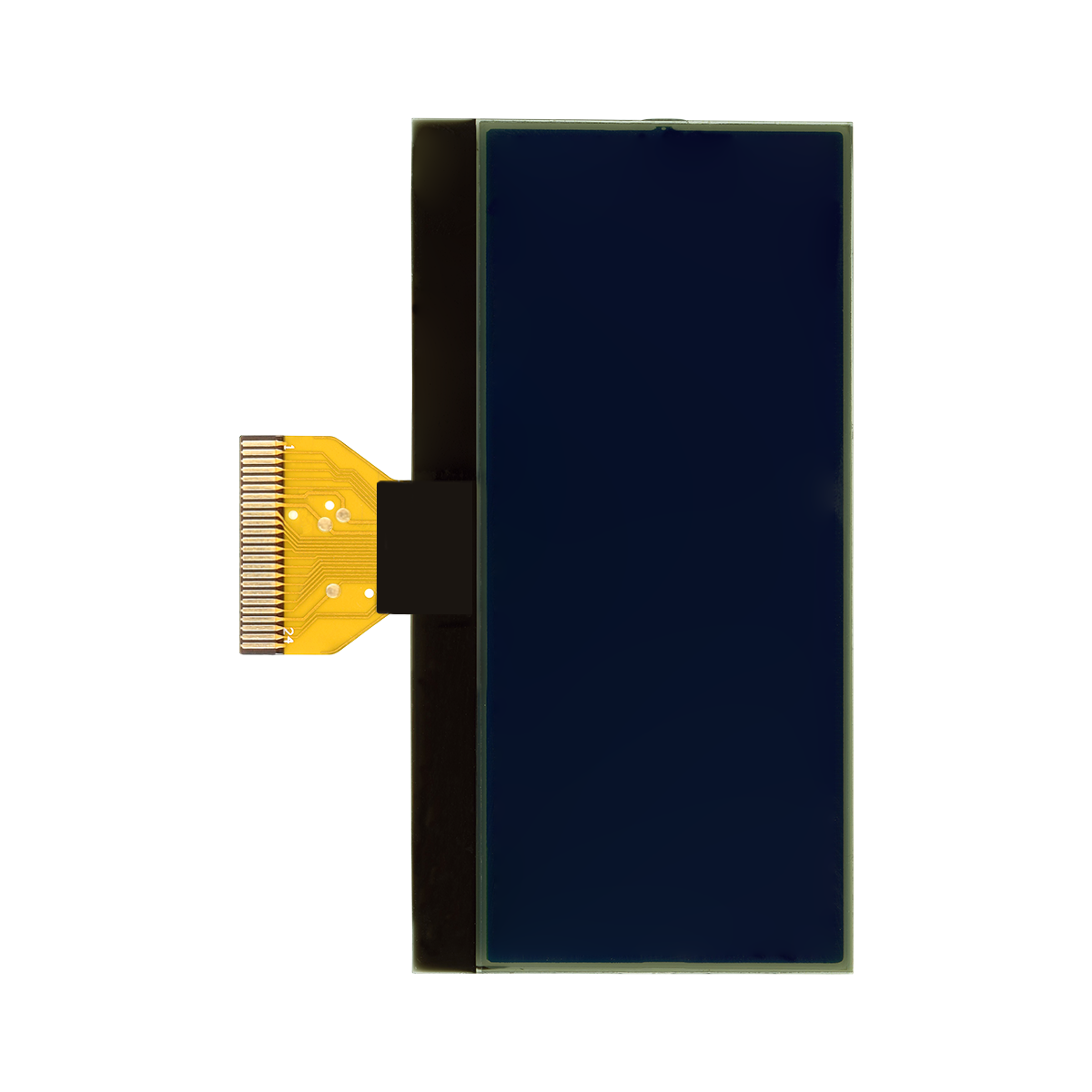

Istruzioni modifica display quadri strumenti Mercedes Classe A e B
Prima di installare il nuovo display SEPDISP28P, si consiglia di leggere con attenzione le seguenti istruzioni. A scopo esemplificativo, i nostri tecnici hanno realizzato un video tutorial su come effettuare la riparazione del modulo.
NON SALTARE ALCUN PASSAGGIO.
ATTENZIONE: QUESTE OPERAZIONI SONO RACCOMANDATE SOLO A PERSONALE ESPERTO.
LA SEGUENTE MODIFICA È NECESSARIA PER IL CORRETTO FUNZIONAMENTO DEL DISPLAY SEPDISP08-7V.
• Effettuare la sostituzione del display in un ambiente con una temperatura di circa 25 °C.

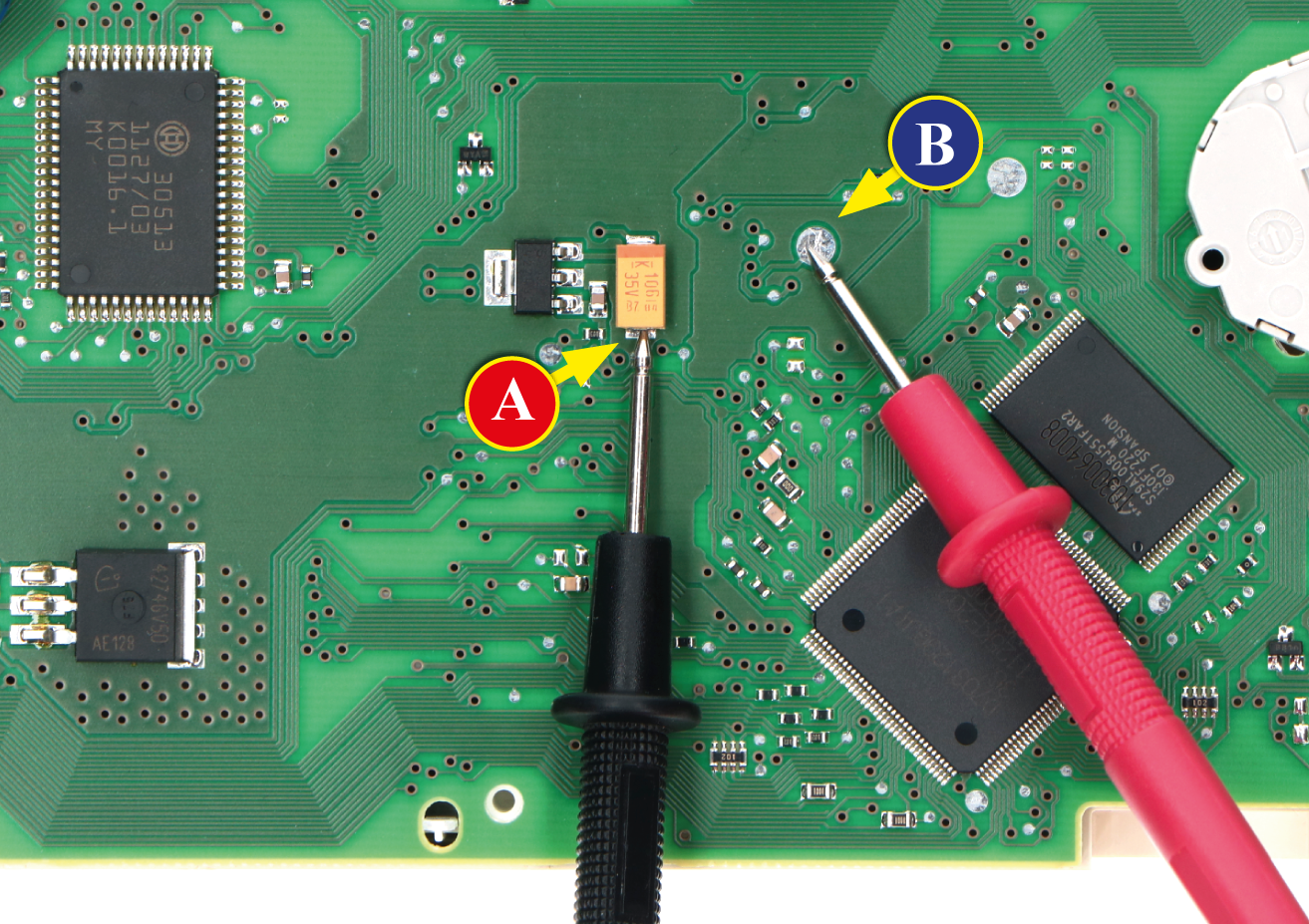

• Dopo aver sostituito il display, alimentare il contachilometri (pin n. 1 negativo, pin n. 5 e pin n. 6 positivo) e controllare la tensione tra i punti A e B, come in figura 1.
• Se la tensione rilevata è compresa tra 6,95V e 7,05V, non è necessario effettuare alcuna modifica;
• Se la tensione, invece, è inferiore a 6,95V o superiore a 7,05V, è necessario effettuare la modifica descritta nel paragrafo seguente “MODIFICA EEPROM”.
MODIFICA EEPROM
NOTA: Per poter effettuare la presente modifica, è necessario utilizzare un programmatore di EEPROM.
Consigliamo il nostro SEP-EECLIP.
• Dissaldare la EEPROM (24C04 o 24C32), evidenziata in figura 2, presente sul PCB;
• Impostare la lettura del programmatore in esadecimale (HEX);
• IMPORTANTE: prima della modifica, effettuare un backup della EEPROM dissaldata.
• Per ottenere una tensione compresa tra 6,95V e 7,05V, individuare le 2 locazioni 01BF e 01CF e modificarne il valore: incrementando o decrementando il valore delle 2 locazioni di 1 unità esadecimale, si otterrà una variazione di +/- 0,09V.
Se non si ha dimestichezza con il calcolo in esadecimale, si può utilizzare lo strumento di calcolo nel box in basso, inserendo digitalmente i dati.
NOTA: Per la versione utilizzabile offline scarica il PDF.
VERIFICA
Una volta concluse queste operazioni, risaldare la EEPROM sul PCB, alimentare il contachilometri e ricontrollare la tensione presente sui punti A e B (vedi figura 1).
Verificare, così, se si è effettivamente ottenuta una tensione compresa tra 6,95V e 7,05V, altrimenti, decrementare o incrementare ancora le locazioni fino ad avvicinarsi il più possibile al valore nell’intervallo desiderato.
