Fronte Display LCD di ricambio per quadri strumenti Mercedes Classe C W203, Classe G W463, Classe C AMG W203

SEPDISP06

Istruzioni modifica display
Mercedes Classe C W203 e classe G W463

ATTENZIONE: Queste operazioni sono raccomandate solo a personale esperto.

LA SEGUENTE MODIFICA È NECESSARIA PER IL CORRETTO FUNZIONAMENTO DEL DISPLAY SEPDISP06.

• Effettuare la sostituzione del display in un ambiente con una temperatura di circa 25 °C.
• Dopo aver sostituito il display, alimentare il contachilometri (pin n. 1 negativo, pin n. 5 positivo, pin n. 6 positivo).
• Individuare il PCB corrispondente al proprio quadro strumenti (PCB1 o PCB2) e verificare la tensione presente sui punti A e B

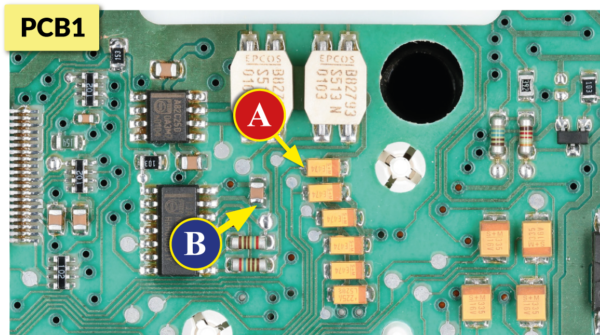

Dove misurare tensione su quadri strumenti Mercedes Classe G W463 e Classe C W203 - opzione 1
Fig. 1

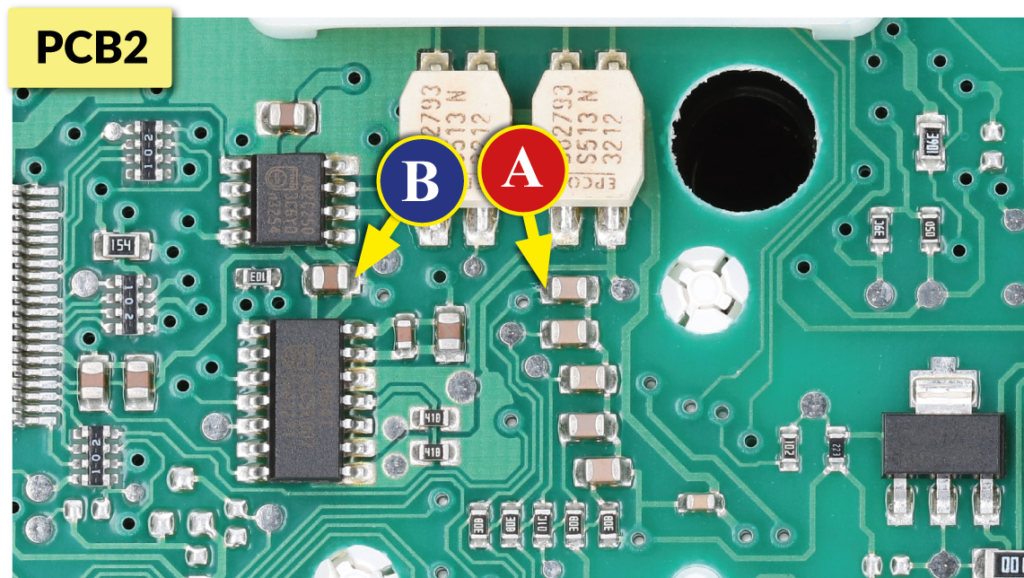

Dove misurare tensione su contachilometri Mercedes Classe C W203 e Classe G W463 - opzione 2
Fig. 2

• Se la tensione rilevata è compresa tra 7,7V e 7,8V, non è necessario effettuare alcuna modifica;
• Se la tensione, invece, è inferiore a 7,7V o maggiore di 7,8V, è necessario effettuare la modifica descritta nel paragrafo seguente
“MODIFICA EEPROM”

modifica eeprom

NOTA: Per poter effettuare la presente modifica è necessario utilizzare un programmatore di EEPROM.
Consigliamo il nostro SEP-EECLIP.

• Dissaldare la EEPROM 93C86 presente sul PCB;
Impostare la lettura del programmatore in esadecimale (HEX);

IMPORTANTEprima della modifica, effettuare un backup della EEPROM dissaldata.

Per ottenere una tensione compresa tra 7,7V e 7,8V, individuare le 4 locazioni 01E4, 01E5, 01E6, 01E7 e modificarne il valore: incrementando o decrementando il valore delle 4 locazioni di 1 unità esadecimale, si otterrà una variazione di +/- 0,09V.

Se non si ha dimestichezza con il calcolo in esadecimale, si può utilizzare lo strumento di calcolo nel box accanto, inserendo digitalmente i dati.

Una volta concluse queste operazioni, risaldare la EEPROM 93C86 sul PCB, alimentare il contachilometri e ricontrollare la tensione presente tra i punti A e B.
Verificare,
così, se si è effettivamente ottenuta una tensione compresa tra 7,7V e 7,8V, altrimenti, decrementare o incrementare ancora le locazioni fino ad avvicinarsi il più possibile al valore nell’intervallo desiderato.

ATTENZIONE: se la TENSIONE rilevata NON È CAMBIATA a seguito della modifica EEPROM, vai alla sezione successiva “PROBLEMI E SOLUZIONI”.

NOTA: Per la versione utilizzabile offline scarica il PDF.

Calcolo SEPDISP06

CALCOLO DEL NUOVO VALORE DELLE LOCAZIONI

LOCAZIONE 01E4

LOCAZIONE 01E5

LOCAZIONE 01E6

LOCAZIONE 01E7

*Come individuare i valori delle locazioni 01E4, 01E5, 01E6, 01E7 sulla EEPROM

come individuare i valori delle locazioni 01E4, 01E5, 01E6, 01E7 sulla EEPROM

problemi e soluzioni

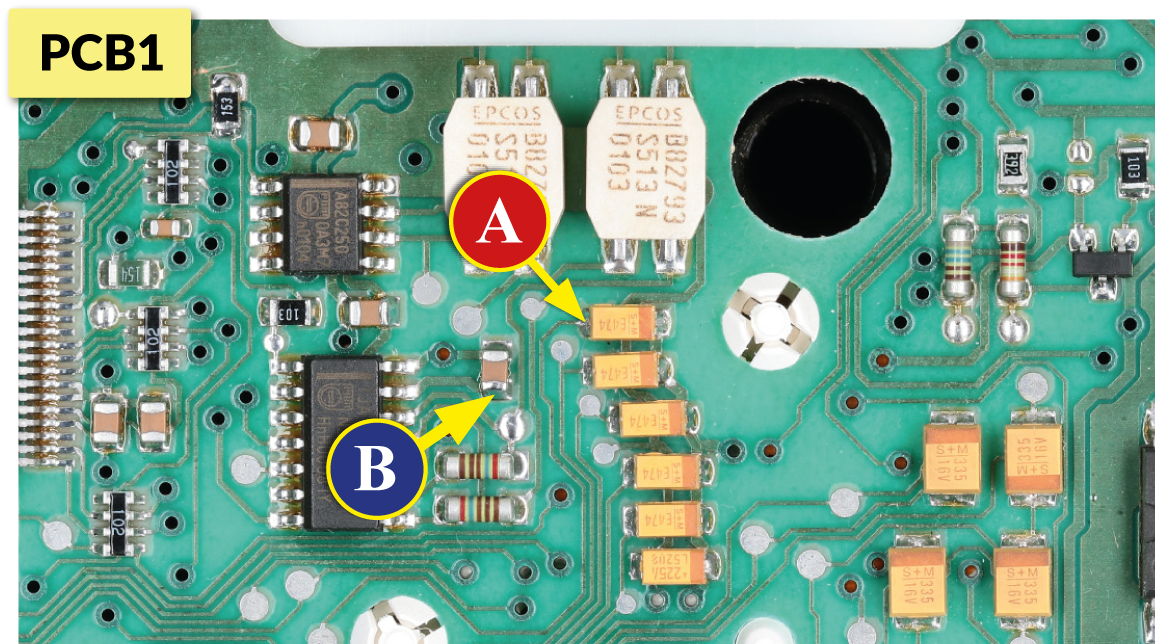

Dove misurare tensione su quadri strumenti Mercedes Classe G W463 e Classe C W203 - opzione 1
Fig. 1

Se hai effettuato la modifica su un quadro strumenti con il “PCB1” e la tensione NON è cambiata, CONTATTACI via e-mail all’indirizzo [email protected];

Dove misurare tensione su contachilometri Mercedes Classe C W203 e Classe G W463 - opzione 2
Fig. 2

Se, invece, hai effettuato la modifica su un quadro strumenti con il “PCB2” e la tensione NON è cambiata, SEGUI LE ISTRUZIONI mostrate nel paragrafo seguente “MODIFICA EPROOM”.

modifica eeprom

(da effettuare solo se la TENSIONE rilevata NON È CAMBIATA a seguito della prima modifica).

• Dissaldare nuovamente la EEPROM 93C86 presente sul PCB;
Impostare la lettura del programmatore in esadecimale (HEX);

IMPORTANTE: ricaricare il backup effettuato in precedenza sulla EEPROM, così da ripristinare i dati originali.

Per ottenere una tensione compresa tra 7,7V e 7,8V, individuare la locazione 03B3 e modificarne il valore: decrementando il valore della locazione di 1 unità esadecimale, si otterrà una variazione di + 0,0125V (o viceversa).

Se non si ha dimestichezza con il calcolo in esadecimale, si può utilizzare lo strumento di calcolo nel box accanto, inserendo digitalmente i dati.

Una volta concluse queste operazioni, risaldare la EEPROM 93C86 sul PCB, alimentare il contachilometri e ricontrollare la tensione presente tra i punti A e B.

Calcolo SEPDISP06_2

CALCOLO DEL NUOVO VALORE DELLA LOCAZIONE

*Come individuare il valore della locazione 03B3 sul programmatore EEPROM

Verificare, così, se si è effettivamente ottenuta una tensione compresa tra 7,7V e 7,8V, altrimenti, decrementare o incrementare ancora la locazione fino ad avvicinarsi il più possibile al valore nell’intervallo desiderato.

ATTENZIONE: se la TENSIONE rilevata NON È CAMBIATA a seguito della modifica EEPROM, CONTATTACI.
