Riparazione computer di bordo OBC BMW Serie 3 E36

Guida alla riparazione del display del computer di bordo MID OBC di BMW Serie 3 ed M3 E36

Display OBC BMW Serie 3 E36 poco leggibile? Display computer di bordo OBC BMW M3 E36 non funziona? Il computer di bordo (MID OBC) di BMW Serie 3 E36 potrebbe presentare problemi di pixel: questo problema è correlato al flat del display, che potrebbe essere usurato o danneggiato. Se ti stai chiedendo come riparare il computer di bordo OBC di BMW M3 e Serie 3 E36, hai trovato la risposta! Non occorre sostituire l’intero modulo: basta ripararlo con il flat Minitools! La seguente guida spiegherà passo passo come riparare il MID OBC di BMW E36 con il cavo flat Minitools SEPFLAT33, che è adatto sia per gli OBC 8 tasti che per gli OBC 11 tasti di BMW Serie 3.

Nota: il SEPFLAT33, come tutti i flat Minitools, gode di garanzia illimitata!

Guida alla riparazione dell’OBC BMW E36

  1. Rimuovere il computer di bordo difettoso BMW E36 dall’auto;
  2. Sganciare e togliere la cover posteriore del modulo aiutandosi con una pinzetta;
    Come smontare MID BMW E36

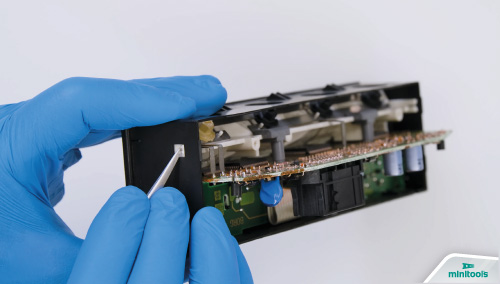

  3. Facendo pressione sui fermi bianchi in plastica, estrarre la scheda;
    Come smontare il PCB del computer di bordo della BMW Serie 3 E36


  4. Con un saldatore con punta a scalpello a 350° C e treccia dissaldante, dissaldare i pin indicati nell’immagine sottostante;
    Quali contatti dissaldare sul PCB del MID BMW E36

    Come dissaldare contatti sul PCB dell'infocenter della BMW Serie 3


  5. Sganciare e rimuovere la cornice del display e la backlight;
  6. Svitare le 2 viti sul PCB e togliere anche la base in plastica bianca aiutandosi con la pinzetta;
  7. Posizionare un supporto sotto la scheda e staccare il flat prima dal circuito e poi dall’LCD;

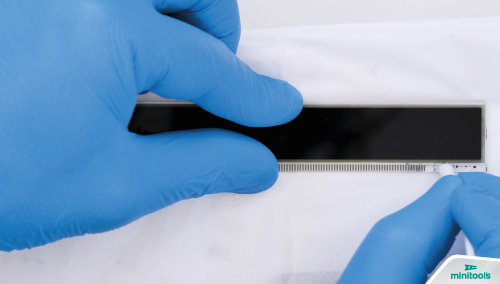

  8. Pulire accuratamente sia i contatti del PCB che quelli display con del solvente;
    Come pulire contatti display LCD BMW E36

    Come pulire contatti sul circuito stampato del computer di bordo BMW Serie 3

  9. Rimuovere la pellicola protettiva dal nuovo flat Minitools e posizionarlo esattamente in corrispondenza dei contatti sul display;

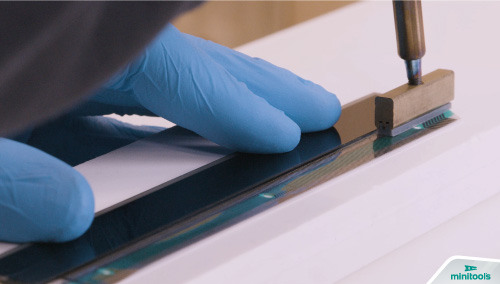

  10. Con un saldatore con punta a T a 350°C, premere più volte in maniera perpendicolare lungo tutto il flat per saldarlo al display (ATTENZIONE: non premere oltre il bordo del display!). Ripetere la stessa operazione per saldarlo al circuito;
    Come saldare il flat sul display dell'OBC della BMW Serie 3

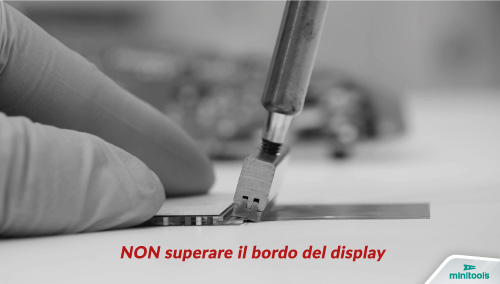

    Come non saldare un cavo flat

    Come saldare il display LCD della BMW E36 sul PCB

  11. Riagganciare la base in plastica al circuito, inserendo correttamente i pin da risaldare;
    Come reinserire la base del display della BMW Serie 3 sulla scheda

  12. Riposizionare la backlight e rimontare la cornice per bloccare il display;

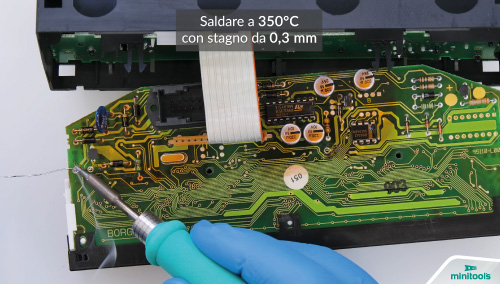

  13. Risaldare i contatti con un saldatore con punta sottile a 350°C e stagno sottile da 0,3mm, pulirli quindi con del solvente;
    Come risaldare la base del display LCD del MID della BMW E36 sul PCB

  14. Riavvitare le due viti sul PCB;
  15. Reinserire e riagganciare la scheda nella cover frontale del modulo e rimontare poi la cover posteriore.
  16. Alimentare il modulo (pin 14 e pin 18 positivo, pin 17 negativo) per un controllo finale prima di rimontarlo nella vettura;
    Come accendere a banco il MID di BMW E36

    Riparazione display LCD BMW Serie 3 E36

  17. Perfetto! Problema risolto!

Per aiutarvi nella riparazione, i tecnici Minitools hanno realizzato un tutorial sulla riparazione del display LCD dell’autoradio / computer di bordo MID OBC 8 e 11 tasti di BMW Serie 3 E36:

Riparazione display computer di bordo BMW E36 – video tutorial

Per acquistare il cavo flat di ricambio SEPFLAT33 per il display dell’OBC di BMW E36
