GUIDA ALLA RIPARAZIONE QUADRO STRUMENTI BMW SERIE 5 E34 (MODELLI MOTOMETER)

Come riparare contachilometri della Bmw Serie 5 E34 (modelli MotoMeter)

La seguente guida vi spiegherà come riparare i quadri strumenti MotoMeter di BMW serie 5 E-34, utilizzando il display Minitools SEPDISP35B.

Apriamo la parte posteriore del contachilometri ruotando i due fermi sottostanti e la sganciamo da quella anteriore.

Rimuoviamo la cornice del display facendo leva sui fermi in plastica

Togliamo il foglio di backlight sottostante ed il pulsante laterale.

Con l’aiuto dell’utensile a punta curva, sganciamo il fermo metallico, che non verrà riutilizzato, e rimuoviamo il display.

Puliamo accuratamente i contatti con del solvente.

Posizioniamo uno spessore di circa 3cm ed inseriamo ad incastro il supporto Minitools sotto il PCB per aiutarci a fissare agevolmente il nuovo display.

Lasciando liberi i due contatti alle estremità come in origine, posizioniamo il flat, avendo cura che i contatti siano perfettamente corrispondenti alle piste.

Esercitando poca pressione premiamo più volte con il saldatore con punta a “T” a 350° lungo i contatti posizionando la punta in maniera perpendicolare per evitare di danneggiare i contatti del flat.

Rimuoviamo il supporto, e riposizioniamo il foglio backlight.

Togliamo la pellicola posteriore dal nuovo display. Poi quella anteriore.

Reinseriamo il pulsante laterale tenendolo premuto e posizioniamo la cornice frontale.

Riagganciamo e richiudiamo il quadro strumenti come in origine.

Perfetto! Problema risolto!

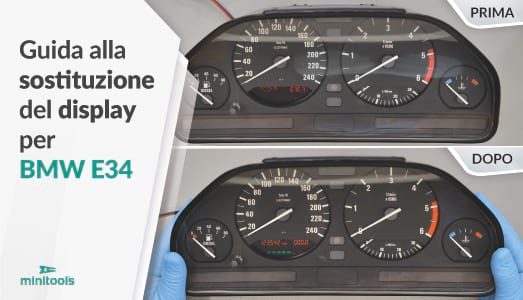

Il display Minitools SEPDISP35B offre inoltre un contrasto migliorato rispetto al display originale.
