GUIDA ALLA RIPARAZIONE DISPLAY QUADRO STRUMENTI AUDI A1
Come riparare il display quadro strumenti Audi A1 utilizzando il Minitools SEPFLAT44
La seguente guida vi spiegherà come riparare il display contachilometri Audi A1, utilizzando il ricambio Minitools SEPFLAT44.
Smontiamo il contachilometri svitando le viti metalliche e rimuovendo il coperchio posteriore e poi la parte anteriore.
Sganciamo il display
Solleviamo il display e stacchiamo manualmente il flat dal circuito e dal display LCD.

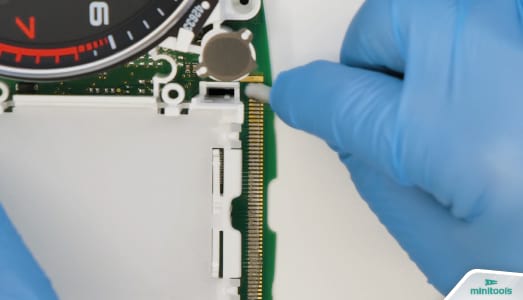

È molto importante pulire eventuali residui con un bastoncino di cotone e del solvente, sia dal circuito che dal display.
Rimuoviamo la pellicola protettiva e posizioniamo il flat Minitools accuratamente in corrispondenza dei contatti del display.

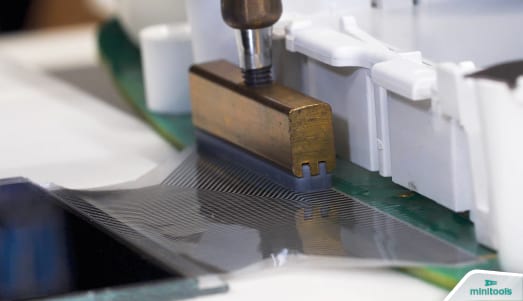

Premiamo più volte con il saldatore con punta a “T” a 350° lungo tutti i contatti per ottenere una perfetta connessione, prestando attenzione a non esercitare troppa pressione.
È necessario posizionare la punta in maniera perpendicolare per evitare di danneggiare i contatti del flat.
La stessa operazione è necessaria per la connessione del flat sul circuito del quadro strumenti.
Riposizioniamo il display nella sua posizione originale.
Richiudiamo il quadro strumenti e riavvitiamo le viti.
Perfetto! Problema risolto.
Il SEPFLAT44 è inoltre adattabili ad altri modelli e marche di auto, tra cui:
- Volkswagen Golf VI (modelli dal 2008 al 2013);
- Volkswagen Polo (modelli dal 2008 al 2012);
- Volkswagen Passat (modelli dal 2010 al 2014);
- Volkswagen Scirocco (modelli dal 2008 al 2014);
- Volkswagen T5 California (modelli dal 2009 al 2015);
- Volkswagen T5 Caravelle (modelli dal 2009 al 2015);
- Volkswagen T5 Kombi (modelli dal 2009 al 2015);
- Volkswagen T5 Multivan (modelli dal 2009 al 2015);
- Volkswagen T5 Shuttle (modelli dal 2009 al 2015);
- Volkswagen T5 Transporter (modelli dal 2009 al 2015);
- Seat Altea / Altea XL (modelli dal 2004 al 2012);
- Seat Ibiza (modelli dal 2008 al 2012);
- Seat Leon (modelli dal 2005 al 2012);
- Seat Toledo (modelli dal 2004 al 2009);
- Skoda Fabia (modelli dal 2007 al 2014).
È inoltre disponibile il display completo di FPC per Volkswagen Golf VI (SEPDISP57A per le versioni con conteggio in km e SEPDISP57B per la versione in miglia).
Alcuni codici di contachilometri Audi A1 (2010-2018) compatibili: 8X0920900B ; A2C53321539 ; A2C30105900
